Product Details:
|
Product Name: | Elevator Gearless Traction Machine | Voltage: | 380V |
---|---|---|---|
Suspension: | 2:1 | Model: | Elevator Gearless Traction Machine |
Load: | 1150~1500KG | Weight: | 240kg |
Max.Static Load: | 2000kg | Applicable: | Elevator Equipment |
Warranty Time: | One Year | Product: | Elevator Gearless Traction Machine |
Type: | Elevator Gearless Traction Machine | ||
High Light: | 2.5m/S Elevator Gearless Traction Machine,Commercial Gearless Traction Machine,Passenger Elevator Gearless Machine |

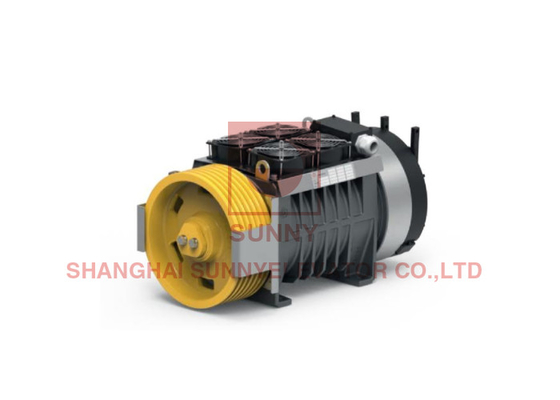

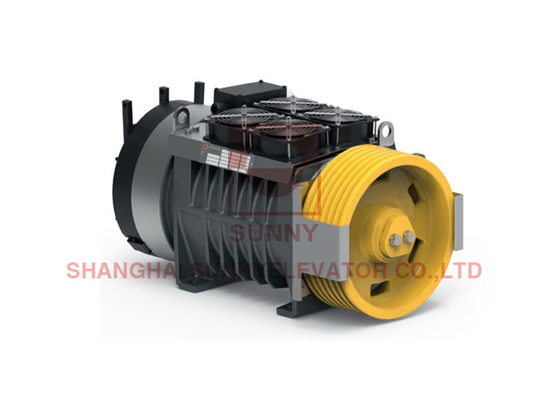

0.63~2.5m/S Speed Elevator Gearless Traction Machine For Elevator Parts
Static load:1700/3400kg
Load:1150~1500KG
Speed:0.63~2.5m/s
Sheave:240/320mm
Weight:240kg
Nominal Torque
|
Short circuited torque
|
Poles
|
Encoder
|
Nm | Nm | / | / |
630 S5-40%ED 180s/h |
750 | 16 | ERN1387 ECN1313 EI53C9.25 TS5213N2531 |
Brake | |||
EMFR DC110V/2x1.0A[2X650Nm] |
/ | Ropes | |||
ØD | F | Ø | n° | Pitch |
mm | mm | mm | ||
240 | 105 | 6.5 | 10 | 9.5 |
320 | 114 | 8 | 9 | 12 |
2:1 | Load | Ø | Ropes | Pitch | Torque | Power | RPM | Freq. | Current 220V | Current 380V | |
kg | m/s | mm | max | mm | Nm | kW | RPM | Hz | A | A | |
1150 | 0.63 | 320 | 8xØ8 | 12 | 584 | 4.6 | 75 | 10 | 37.1 | 20.4 | |
1.0 | 320 | 8xØ8 | 12 | 584 | 7.3 | 119 | 15.9 | 37.1 | 20.4 | ||
1.5 | 320 | 8xØ8 | 12 | 584 | 10.95 | 179 | 23.9 | 48.2 | 29.7 | ||
1.75 | 320 | 8xØ8 | 12 | 584 | 12.77 | 209 | 27.9 | 68.6 | 29.7 | ||
2.0 | 320 | 8xØ8 | 12 | 584 | 14.6 | 239 | 31.8 | 68.6 | 37.1 | ||
2.5 | 320 | 8xØ8 | 12 | 584 | 18.25 | 298 | 39.8 | 68.7 | 37.1 | ||
1200 | 0.63 | 320 | 9xØ8 | 12 | 523 | 4.12 | 75 | 10 | 35.2 | 19.3 | |
1.0 | 320 | 9xØ8 | 12 | 523 | 6.54 | 119 | 15.9 | 35.2 | 19.3 | ||
1.5 | 320 | 9xØ8 | 12 | 609 | 11.43 | 179 | 23.9 | 71.6 | 31 | ||
1.75 | 320 | 9xØ8 | 12 | 609 | 13.33 | 209 | 27.9 | 71.6 | 31 | ||
2.0 | 320 | 9xØ8 | 12 | 609 | 15.23 | 239 | 31.8 | 71.6 | 38.7 | ||
2.5 | 320 | 9xØ8 | 12 | 609 | 19.04 | 298 | 39.8 | 83.2 | 50.3 | ||
1500 | 0.63 | 240 | 10xØ6.5 | 9.5 | 571 | 6.0 | 100 | 13.4 | 47.2 | 25.4 | |
1.0 | 240 | 10xØ6.5 | 9.5 | 571 | 9.52 | 159 | 21.2 | 47.2 | 25.4 | ||
1.5 | 240 | 10xØ6.5 | 9.5 | 571 | 14.28 | 239 | 31.8 | 67.1 | 36.3 | ||
1.75 | 240 | 10xØ6.5 | 9.5 | 571 | 16.66 | 279 | 37.1 | 67.1 | 36.3 | ||
2.0 | 240 | 10xØ6.5 | 9.5 | 571 | 19.04 | 318 | 42.4 | 78 | 47.2 |
